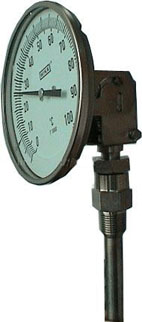

双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的 -80 ℃ -+500 ℃范围内液体蒸汽和气体介质温度。
现场显示温度，直观方便
安全可靠，使用寿命长；
抽芯式温度计可不停机短时间维护或更换机芯。
轴向型、径向型、135o型、万向型等品种齐全，适应于各种现场安装的需要。

工作原理:

双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

主要技术参数:

产品执行标准：
JB/T8803-1998
GB3836-83
标度盘公称直径： 60 、 100 、 150
精度等级： 1.0 、 1.5
热响应时间：≤ 40s
防护等级： IP55
角度调整误差应不超过其量程的 1.0 ％
回差：温度计回差应不大于基本误差限的绝对值
重复性：温度计重复性极限范围切应不大于基本误差限绝对值的 1 ／ 2

测量范围:

测温范围 ℃	适应范围
测温范围 ℃	工业、商业	实验室、小型
-80-+40	√	√
-40-+80	√	√
0-50	√	√
0-100	√	√
0-150	√	√
0-200	√	√
0-300	√	√
0-400	√	√
0-500	√	√

型号及规格:

轴向型双金属温度计

型号	测温范围℃	精度等级	保护管材料	规格		安装固定装置
型号	测温范围℃	精度等级	保护管材料	D	L	安装固定装置
WSS-300	-80 -+ 40 0 - 80 0 - 100 0 - 150 0 - 200 0 - 400 0 - 500	1 ． 5	1Cr18Ni9Ti 304 316 316L 哈氏 C-276	Φ 60	75 1 00 150 200 300 400 500 750 1000	无固定装置
WSS-400				Φ 100
WSS-500				Φ 150
WSS-301				Φ 60		可动外螺纹
WSS-401				Φ 100
WSS-501				Φ 150
WSS-302				Φ 60		可动内螺纹
WSS-402				Φ 100
WSS-502				Φ 150
WSS-303				Φ 60		固定螺纹
WSS-403				Φ 100
WSS-503				Φ 150
WSS-304				Φ 60		固定法兰
WSS-404				Φ 100
WSS-504				Φ 150
WSS-305				Φ 60		卡套螺纹
WSS-405				Φ 100
WSS-505				Φ 150
WSS-306				Φ 60		卡套法兰
WSS-406				Φ 100
WSS-506				Φ 150

径向型双金属温度计

型号	测温范围℃	精度等级	保护管材料	规格（mm）		安装固定装置
型号	测温范围℃	精度等级	保护管材料	D	L	安装固定装置
WSS-310	-80 -+ 40 0 - 80 0 - 100 0 - 150 0 - 200 0 - 400 0 - 500	1 ． 5	1Cr18Ni9Ti 304 316 316L 哈氏 C-276	Φ 60	75 1 00 150 200 300 400 500 750 1000	无固定装置
WSS-410				Φ 100
WSS-510				Φ 150
WSS-311				Φ 60		可动外螺纹
WSS-411				Φ 100
WSS-511				Φ 150
WSS-312				Φ 60		可动内螺纹
WSS-412				Φ 100
WSS-512				Φ 150
WSS-313				Φ 60		固定螺纹
WSS-413				Φ 100
WSS-513				Φ 150
WSS-314				Φ 60		固定法兰
WSS-414				Φ 100
WSS-514				Φ 150
WSS-315				Φ 60		卡套螺纹
WSS-415				Φ 100
WSS-515				Φ 150
WSS-316				Φ 60		卡套法兰
WSS-416				Φ 100
WSS-516				Φ 150

135o 型双金属温度计

型号	测温范围℃	精度等级	保护管材料	规格(mm)		安装固定装置
				D	L
WSS-420	-80 -+ 40 0 - 80 0 - 100 0 - 150 0 - 200 0 - 400 0 - 500	1 ． 5	1Cr18Ni9Ti 304 316 316L 哈氏 C-276	Φ 100	75 1 00 150 200 300 400 500 750 1000	无固定装置
WSS-520				Φ 150
WSS-421				Φ 100		可动外螺纹
WSS-521				Φ 150
WSS-422				Φ 100		可动内螺纹
WSS-522				Φ 150
WSS-423				Φ 100		固定螺纹
WSS-523				Φ 150
WSS-424				Φ 100		固定法兰
WSS-524				Φ 150
WSS-425				Φ 100		卡套螺纹
WSS-525				Φ 150
WSS-426				Φ 100		卡套法兰
WSS-526				Φ 150

万向型双金属温度计

型号	测温范围℃	精度等级	保护管材料	规格		安装固定装置
				D	L
WSS-480	-80 -+ 40 0 - 80 0 - 100 0 - 150 0 - 200 0 - 400 0 - 500	1 ． 5	1Cr18Ni9Ti 304 316 316L 哈氏 C-276	Φ 100	75 1 00 150 200 300 400 500 750 1000	无固定装置
WSS-580				Φ 150
WSS-481				Φ 100		可动外螺纹
WSS-581				Φ 150
WSS-482				Φ 100		可动内螺纹
WSS-582				Φ 150
WSS-483				Φ 100		固定螺纹
WSS-583				Φ 150
WSS-484				Φ 100		固定法兰
WSS-584				Φ 150
WSS-4285				Φ 100		卡套螺纹
WSS-585				Φ 150
WSS-486				Φ 100		卡套法兰
WSS-586				Φ 150
