自产产品>>温度系列仪表>>热电偶、热电阻及选型>>压簧固定式热电偶

结构原理
WRET-01 型热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与
显示测量仪表的联接方法均与一般热电偶相同。

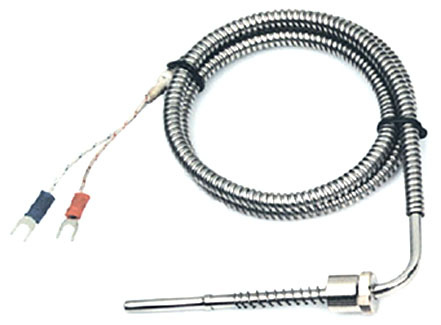

WRET-01型热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
安装方法
WRET-01型热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测
物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，最后拧上锁紧卡套。
型号规格

型号

分度号

测温范围 ℃

热响应时间 t0.5s

保护管材料

WRET-01

E （ EA-2 ） *

0~400

<5

不锈钢 1Cr18Ni9T i

规格

连接螺栓 l 2 mm

总长 Lmm

保护管 l 1 mm

1000
1500
2000
2500
3000
3500
4000
30
30
30
30
30
30
30
35 或 70
1000
1500
2000
2500
3000
3500
4000
60
60
60
60
60
60
60
注：订货须写明： 1、产品名称和型号 2、总长和置深（ L*L 1 *L 2 ） 3、分度号打“
* 表示特殊规格订货。
